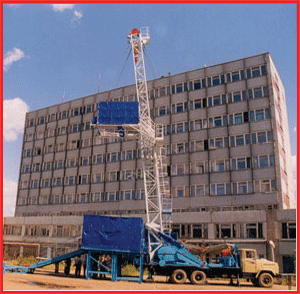

Установка УПА-60

Выполняет следующие операции:

• спуск и подъем насосно-компрессорных, бурильных труб, промывка скважины
• ремонтные работы и работы по ликвидации аварий
• разбуривание цементных пробок в трубах d=5-6"

Отличие от базовой модели агрегата А50М-1 заключается в использовании в конструкции оригинальных технических решений:

• оснащение гидравлическими опорными домкратами с механическими замками, задней и передней фундаментными балками, установка агрегата в горизонтальное положение осуществляется отвесом
• в воздушной системе используется компрессор автомобиля, где предусмотрен осушитель воздуха, четыре дополнительных ресивера позволяют эффективно удалять воду их пневмосистемы
• шинно-пневматические муфты заменены на пневматические фрикционные диафрагменного типа и не требуют дополнительного компрессора
• передняя опора мачты исключена, осталась опора только за кабиной, что позволило переустановить оттяжки и улучшить обзорность водителю
• талевый блок заменен на универсальный крюкоблок

Базовый комплект поставки:

• лебедочно-мачтовый блок
• талевый блок либо крюкоблок
• опорные гидродомкраты с фундаментными балками
• индикатор веса гидравлический ГИВ-6-2М с трансформаторами ТД-4, МС-130, МС-131
• ограничитель грузоподъемности
• звуковая сигнализация выдвижения верхней секции и посадки на упоры
• трансформатор-выпрямитель U=24V, I=800A
• система охлаждения тормозов распрыскиванием
• система освещения во взрывобезопасном исполнении
• дистанционное управление подъемом мачты

По заявке потребителя могут поставляться:

• рукав буровой 75-150 L=18 м
• вертлюг ВБ-80
• спуско-подъемный инструмент
• полати верхового рабочего
• устройство для эвакуации верхового рабочего
• рабочая площадка с ограждением и укрытием
• мостки приемные со стеллажами
• установка козырька
• гидроротор
• насосная установка
• рабочая приустьевая площадка облегченная, регулируемая по высоте от 0,5 до 2,5м
• спайдер СУ-80

Емкость магазина полатей верхового рабочего, м

- вариант 1 .......................................................................................................................................................1200

- вариант 3 .......................................................................................................................................................3040

Привод механизмов ...............................тяговый двигатель  шасси ЯМЗ-238Д2 (для КрАЗ-65053)

Отбор мощности, кВт (л.с.) .............................................................................................................176,5 (240)

Монтажно-транспортная база

- установки подъемной ...............................................................КрАЗ-65053 или КрАЗ-65101-0000307

- установки насосной ..............................прицеп автомобильный  модернизированный 8326-01

Лебедка ...................................однобарабанная с цепным приводом, двухленточным тормозом

Число скоростей лебедки ................................................................................................................................4

Диапазон скоростей подъема талевого блока .....................................................................0,191-1,444

Мачта наклонная .................................................................................................................телескопическая

- высота от земли до оси кронблока, м ....................................................................................................22

Талевая система

- оснастка ........................................................................................................................................................3 х 4

- диаметр каната, мм ........................................................................................................25 (ГОСТ 16853-88)

Вспомогательная лебедка ..................................................................................................................ТЛ-9А-1

- нагрузка на крюке, кН(тс) ....................................................................................................................25 (2,5)

- скорость подъема, м/сек ..........................................................................................................................0,25

Промывочный насос .......................................................................................................................НБ-125-16

- максимальное давление, МПа ...................................................................................................................17

- идеальная подача, м/ч ..................................................................................................................................71

Габаритные размеры

в транспортном положении, мм                                                             Лебедочно-мачтового блока

- длина .............................................................................................................................................................14000

- ширина ...........................................................................................................................................................2900

- высота ............................................................................................................................................................4300

Масса, кг                                                                    КрАЗ-65053                КрАЗ-65101-0000307

                                                                               с раб. площадкой                без площадки

                                                                                     и балконом                          и балкона

в трансп. положении не более                              28000                                    26000

агрегата в сборе ЗИП                                                39540                                    34340

                                                                                                                                                     Насосного блока

- длина ..............................................................................................................................................................6200

- ширина ..........................................................................................................................................................2230

- высота ...........................................................................................................................................................2980

Масса в трансп. положении, кг ...............................................................................................................4790

Масса агрегата в сборе ЗИП, кг ...........................................................................................................39540

Ресурс до капитального ремонта, ч ..................................................................................................13000

Полный установочный срок службы, лет ..............................................................................................9
